SETTING BANDWIDTH FOR MARC.NET
- Atur IP Address untuk ether1 dan ether 2.
- Atur IP DNS Server nya.
3. Atur IP Gateway nya.
4. Selanjutnya atur Firewall dengan membuat NAT. Pada bagia Chain, ubah menjadi srcnat, Out Interface nya yaitu ether1. Selanjutnya pindah tab ke Action.
5. Pada tab Action, ganti menjadi Masquerade.
6. Langkah berikutnya kita akan membuat Queues dengan tipe PCQ. Di Winbox kalian beralih ke Queues, kemudian kalian masuk ke Queues Type, kemudian klik tanda (+).

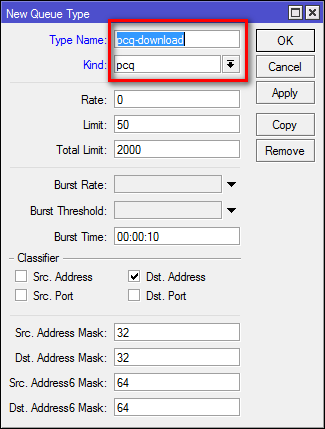

7. Di dalam Queues Type, pertama kalian buat Type Name itu bebas, saya mengambil contoh pcq-download. Kemudian Kind nya di ubah menjadi PCQ. Setelah itu klik Apply dan OK.

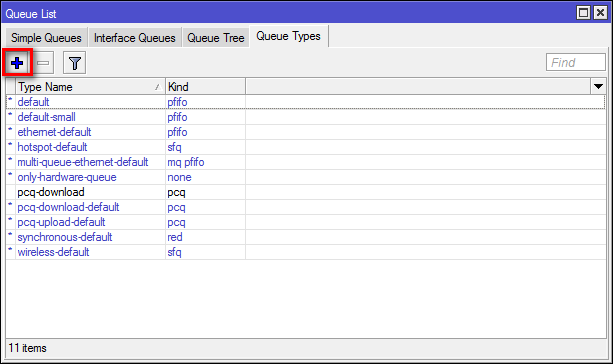

8. Nah nanti akan kembali lagi ke jendela Queues List, kalian klik tanda (+) lagi untuk membuat queues pcq nya.

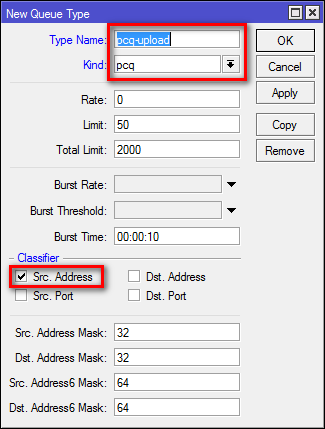

9. Di sini saya membuat PCQ-UPLOAD, dan di Classifier nya saya hubah menjadi Src.Address jika sudah klik Apply dan OK.

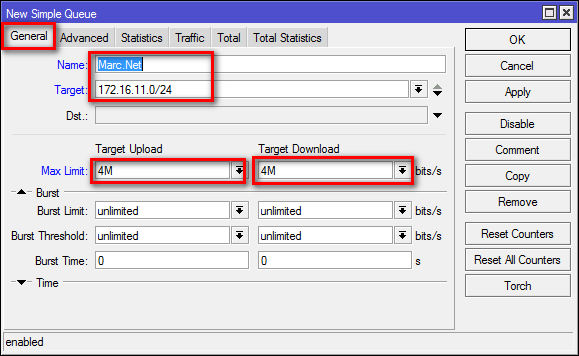

10. Langkah berikutnya, beralih ke Simple Queue, nah di sini kalian masukan Name itu nama warnet kalian tuh, dan untuk target masukan IP Ether2. Dan untuk Limit di Target Upload & Target Download kalian bebas berikan berapa bits/s, sebagai contoh saya menggunakan 4M.
11. Langkah berikutnya ke Advanced masih di simple que, hubah Queues Type nya menjadi PCQ-Upload & PCQ-Download. Jika sudah klik Apply & OK.
12. Jika sudah, kalian ke LAN koneksi terus kalian atur IP Address nya.
IP ADDRESS : 172.16.11.6 = Server
Subnet Mask : 255.255.255.0
Default Gateway : 172.16.11.1 = IP Router
DNS Server : 8.8.8.8 = DNS Google
13. Habis itu coba ping ke Client & Google
14. Jika sudah terhubung koneksi internet ke Router, jangan lupa mengubah Port untuk Client menjadi Switch. Dengan perintah interface Ethernet set 2,3,4 master-port=ether2
Selesai bandwidth nya
